射水抽氣器

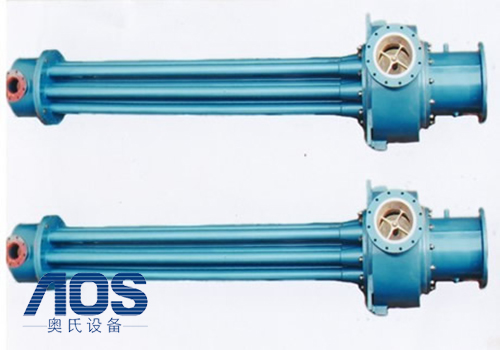

多通道射水抽氣器


射水抽氣器

一、產品用途

  該產品系射水抽氣器之最新型式,用于火力發電抽吸凝汽器真空和其它需要抽真空的設備之用。
  適用范圍:3MW~600MW機組的舊水抽改造,汽抽改水抽,或者新機組配套使用。

二、特點

  1. 本型式射水抽氣器具有結構簡單,安全可靠,壽命長,噪音低投資少是真空泵投資的十分之一。

  2. 對工作水質要求低,通流部件采用特殊處理,不結鹽垢。

  3. 有很好的啟動性,能耗少,效率高,建立真空快。

  4. 可實現余速利用,抽吸軸封加熱器氣體。

三、產品規格及常規配套表:

抽氣器型號
抽氣量
(吸入室壓力0.004MPa)
配套射水泵
適用于汽輪機組容量
電機
TDA-N3
7.0Kg/h
IS80-50-200A
Y160M1-2
3MW及以下
Q60m3/h H40m
11KM
TDA-N6
8.5Kg/h
IS100-65-200B
Y160L-2
6MW
Q90m3/h H39m
18.5KM
TDA-N12
10.5Kg/h
IS100-65-200B
Y160L-2
12MW
Q90m3/h H39m
18.5KM
TDA-N15
12.5Kg/h
IS125-80-200B
Y180M-2
15MW~25MW
Q139m3/h H38m
22KM
TDA-N25
16Kg/h
IS125-80-200A
Y200L1-2
25MW~50MW
Q150m3/h H44m
30KM
TD-18
22Kg/h
200s-42
Y225M-2
50MW(方案一)
Q280m3/h H42m
45KM
TD-32
34Kg/h
250S-39A
Y250M-4
50MW(方案二)
Q420m3/h H37m
55KM
TD-40
40Kg/h
250S-39
Y280S-4
100MW~135MW
486m3/h H39m
75KM
TD-60
60Kg/h
250S-65A
Y315S-4
150MW
Q540m3/h H50m
110KM
TD-90
90Kg/h
350S-44A
Y315L1-4
200MW
Q984m3/h H39m
160KM
TD-100
100Kg/h
350S-44
Y355M1-4
300MW(配二臺)
Q1260m3/h H44m
220KM
TD-100
100Kg/h
350S-44
Y355M1-4
600MW(配三臺)
Q1260m3/h H44m
220KM

四、技術說明

  1. 用戶提供機組容量舊抽氣器型號、技術參數,原射水泵、電機參數。

  2. 確定更換目的:是以提高真空為主,還是保持目前真空以降低耗功為主。

  3. 提供原抽氣器進水管徑、空氣管徑及標高,以便我方生產的射水抽氣器參照執行,安裝時方便省時,減少勞動強度。

  4. 改造前供方提供改造方案、效益分析報告一份、安裝圖一份,作為用戶參考文件。

五、安裝說明

  1. 抽氣器本體出廠前已經過0.5MPa水壓試驗和干空氣抽吸試驗,安裝后應確保連接法蘭,真空表接頭等處嚴密不漏。

  2. 抽氣器進氣管與凝汽器空氣管連接長度應盡量短,以降低抽氣阻力。

  3. 抽氣器安裝應垂直,各段在組合時應嚴格對中,支撐支架應穩固。

  4. 抽氣器安裝高度適中,減少壓力損失,排水管插入水箱深度以300mm為宜。

  5. 閉式循環因水箱水溫逐漸升高,需要定時補充冷卻水該冷卻水盡可能補到水泵進口處,充分發揮其冷卻效果。

  6. 開式循環其出口管應盡量短,彎頭最好不超過一只,并采用大半徑彎頭,其水平管段應向外傾斜,其傾斜度〉3/1000mm管道插入循環水出水管內應接有向出水方向的彎頭一只,以利氣水混合排出。

  7. 當每臺機組僅安裝一臺抽氣器時,空氣管路不必過高,當安裝兩臺抽氣器時,為避免水箱的水徑備用抽氣器逆止閥返入凝汽器其空氣連通管高度>13m。
