一、用途:
本設備適用于汽輪機油、變壓器和其它機械潤滑油、液壓油的凈化處理,具有脫氣脫水、去除雜質和廢油再生功能。
二、結構組成:

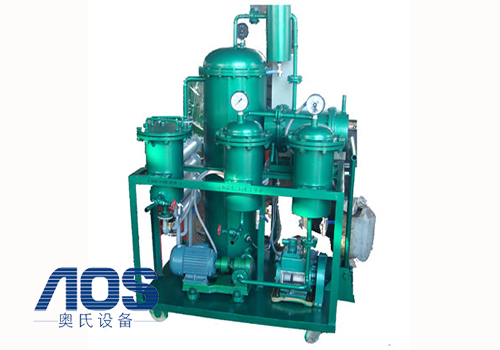

本機由加熱、過濾、真空、冷凝吸附再生等幾大部件組成,按系統組成分為:過濾系統、加熱系統、真空系統、供油系統及電器控制系統。
三、優點:
一機多用,功能齊全。脫水、脫氣,吸附再生,粗、中、精三級除雜。
高效、經濟、運行安全可靠,可以在線濾油,也可停機時單獨濾油。
應用范圍廣,可以移動濾油。
四、主要技術參數:
型號 | QJ-9000 | QJ-6000 | QJ-3000 | QJ-2000 | QJ-1000 | QJ-500 |
進油量L/H | 9000 | 6000 | 3000 | 2000 | 1000 | 500 |
工作壓力MPa | ≥0.5 | ≥0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
工作真空MPa | 0.08-0.096 | 0.08-0.096 | 0.08-0.096 | 0.08-0.096 | 0.08-0.096 | 0.08-0.096 |
工作溫度℃ | ≤50 | ≤50 | ≤50 | ≤50 | ≤50 | ≤50 |
正常加熱功率KM | ≤28 | ≤24 | ≤12 | ≤10 | ≤6 | ≤4 |
總功度KM | 34 | 30 | 18 | 15 | 10 | 8 |
吸附劑一次裝入量Kg | 3×25 | 2×25 | 5 | 15 | 10 | 10 |
設備總量Kg | 1058 | 910 | 760 | 600 | 500 | 400 |
五、處理后的油質指標:
含水量:≤8ppm
破乳化時間::≤15min
酸值::≤0.2mgKoH/g
過濾精度::≤5μm
油品清潔度:7級(NAS1638)
油品外狀:透明
工作噪聲:∠75dB(A)
六、簡述工作原理及系統原理圖:
該機采用國內外最新工藝,集重力沉降法、離心法、凝聚法、吸附法、真空壓力過濾于一體。使霧化后的油在真空狀態下進行脫水、脫氣,同時特殊的再生吸附劑能除去油中的化學殘物,系列過濾器精密除去各類細微的固體雜質。
七、安裝、使用、維護、保養、故障排除:
供貨時隨機配詳細使用說明書。
