名稱:新型膠球清洗裝置 | |

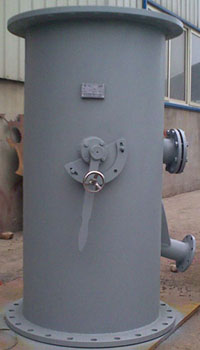

單柵網板收球網圖片: |
作為提高發電廠運行效率的重要手段之一,在線式凝汽器膠球清洗系統已經成為電廠的標準配置,膠球質量好壞是該系統的關鍵要素之一。我廠長期供應清洗凝氣器海綿膠球,供應直徑12—29mm海綿膠球,金剛砂海綿膠球,剝皮球?!?br/>
1、膠球種類
·標準剝皮膠球
標準剝皮膠球特別適用于各種凝汽器銅管,標準剝皮膠球也是各發電廠最常用的一種膠球。膠球由天然橡膠加發泡和特殊添加劑制造而成。標準剝皮膠球可以用于各種膠球清洗設備和水質。
剝皮膠球有效去除生物污垢、高粘性生物污垢。適用于不銹鋼管以及鈦合金管換熱器。
·普通膠球
普通膠球表面光滑,主要用于可再剝皮磨打后制成標準剝皮膠球,一些發電廠因管道無較硬沉積才定購光膠球,一般用于不銹鋼管。但對銅管使用的效果不佳。
主要用于去除軟性污垢,適用于冷卻水應用場合,淤泥、粘泥、泥砂等.適用于銅管換熱器。
·金剛砂膠球
金剛砂膠球分為全金剛砂膠球和半金剛砂膠球兩種。金剛砂膠球適用于清除各種結垢沉積較多的管道,但對管子有傷害,一般不長期使用,特別銅管更慎用。
有效去除硬質結垢,如:碳酸鈣。適用于鋼管、不銹鋼管換熱器。
2、清洗凝汽器海綿膠球技術參數及質量標準
·膠球規格及適應的清洗銅管內徑
銅 管 內 徑 mm | …… | 16 | 17 | …… | 24 | 25 | …… |
膠 球 直 徑 mm | …… | 15.5 | 16.5 | …… | 23.5 | 24.5 | …… |
·膠球外觀質量標準
1、發孔均勻,氣孔大小基本接近;
2、孔眼缺膠,深不大于3mm,每球不多于3個,缺膠面積總和不大于外
表面積的10%;
3、膠球直徑公差±0.5mm;
4、普通球Φ16-Φ28,剝皮球Φ16-Φ27,金鋼砂膠球Φ16-Φ26。
·物理性能
在40±1℃的水中,浸泡48小時后,濕態密度變化0.90~1.20g/cm3直徑變化率不超過球徑10%。
3、使用方法
·正常投球量
為凝汽器單側單流程冷卻管根數7%-13%,依膠球循環一次所需時間的長短,取下限或上限或其接近值,膠球循環一次的時間一般以30秒作為界限。
·膠球補充周期或更換周期
膠球補充周期為膠球清洗系統累計運行7次,也可根據本單位具體情況不同調整補充周期。
膠球更換周期,根據國產球使用統計,其更換周期為膠球清洗系統累計運行60次。
另外,在水中浸泡一段時間后,個別膠球可能脹大過多,致使直徑超標,在補充和更換膠球時,均應及時換掉,以防冷卻管被堵。
4、常規型號
名稱 | 膠球直徑 | 膠球直徑 |
普通膠球 | 16、17、18、19、20 | 21、22、23、24、25、26、28 |
金剛砂膠球 | 12、14、16、17、18、19、20 | 21、22、23、24、25、26、28 |
標準剝皮球 | 12、14、16、17、18、19、20 | 21、22、23、24、25、26、28、29 |
特殊規格要求請?zhí)崆岸ㄘ?strong>

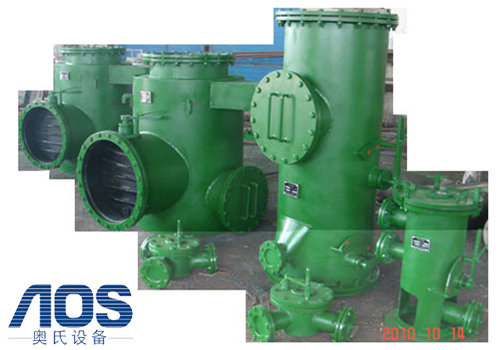

二、二次濾網
二次濾網系統是凈化水中污物、保持凝汽器水室經常處于清潔狀態,保證膠球正常投運,提高膠球回收率不可缺少的裝置。而我國環境較為嚴重,江河、湖泊等水質污染尤為突出。因此,目前冷卻水開式循環系統中較為普遍使用的固定式和旋轉負壓反沖式兩種二次濾網,已經顯示出它的不足之處。通過近幾年來不斷征求廣大用戶意見和對二次濾網的反復試制及不斷改進,保留老產品部分結構,增加了電動裝置,增加強排污裝置,使二次濾網結構和使用性能更加完善,并廣泛應用于6MW至300MW火力發電機組冷卻水開式循環系統中。
目前各電廠(站)凝汽器循環水系統中較為普遍使用的固定式和旋轉式兩種二次濾網,通過這么多年來運行實踐證明,主要存在以下幾點問題:
1、固定式的特點:
網芯固定不能旋轉,清理污物效果差,網孔及易堵塞,清理要等待停機。
2、旋轉式特點:
網芯旋轉、清洗時靠負壓反沖,該濾網清污能力較固定式強,但是當洪峰季節貨水污較嚴重時,以及水中含塑料薄膜。雜草等粘俯力較強的污物時,清洗效果仍不理想,如遇排污室刮板磨損嚴重時,清污效果更差,結構上也存在較大缺點:
?。?)驅動網芯的一對大小齒輪常年在含泥沙等雜質的水中運行、極易磨損和腐蝕,嚴重影響機組安全和經濟運行。
(2)傳動控制系統較為復雜,一般由控制電磁閥、油泵、油箱、油缸、油馬達、、油路控制箱等組成,運行之中最容易發生漏油、控制失靈現象。
?。?)維修、檢修工作量大。
針對上述二次濾網存在的缺點,我廠通過調查研究和反復試制制設計成電動旋轉反沖式二次濾網,是目前使用性能最佳的二次濾網,它具有以下特點:
1、消除了老式二次濾網存在的傳動系統復雜易產生故障的缺點,運行安全可靠,檢修維護方便。
2、根據塑料薄膜污染嚴重的情況下,增加了強排污裝置,克服了其他二次濾網裝置對塑料薄膜無法清理的狀況。

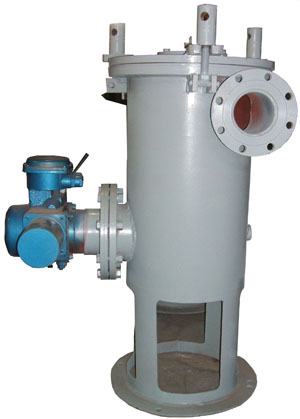

結構:電動旋轉反沖式二次濾網結構形式如附圖一1,它主要由:⑴殼體⑵不銹鋼網芯⑶傳動機構⑷減速機⑸強排污裝置等部件組成。
工作原理:經過攔污柵和一次濾網過濾的循環水中仍含有不少懸浮物和泥沙等雜質,經過循環水泵進入二次濾網再過濾,當水中懸浮物、塑料薄膜等雜質在濾網表面附到一定數量時,
濾網的內外水壓差增大到控制系統規定數值時(一般為500mmH2O柱),啟動控制系統動用、排污機構投入工作,將附著物排出二次濾網,待內處壓差恢復到正常時(一般≤400mmH2O柱)控制機構關閉、循環往復,從而完成過濾排污工作過程。也可以根據用戶情況選擇定時排污。
安裝及注意事項
二次濾網可立式或臥式安裝在凝汽器進口,也可安裝在循環泵出口,其效果相同。 濾網進口直管段長度應大于循環水管道直徑。 安裝時不可傾斜,聯接要牢固。 濾網與凝汽器循環水
管進口距離保持在1000mm以上,并在濾網與凝汽器之間加裝補償節,便于檢修裝拆和補償之用。 安裝后,須清除濾網前循環水管中的一切雜物,投運前,并作運行試驗。
反沖洗水量:不大于總循環水量的5%~10%
反沖洗間隔時間(設定):1~24小時可調
反沖洗時間(設定):0~10分鐘可調

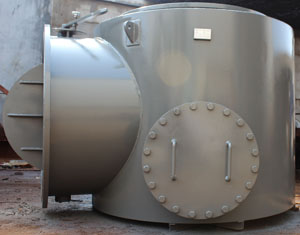

三、收球網
收球網是膠球清洗系統中的關鍵設備,它安裝于凝汽器出水管段上,攜帶海綿膠球的冷卻水,通過凝汽器管束,它的作用是把膠球從冷卻水中分離出來,且必須具備不漏球、不卡球的性能,球被回收后由引出管從收球網引出打回裝球室。我廠生產的收球網是目前最先進的結構形式,它的柵網板可以轉動;在膠球裝置投運時,網板處于收球位置,在不投運清洗裝置時,該柵網板可以旋轉到與水流方向一致的位置;既減少水阻又起到清除柵板上雜物的作用。網板的轉動定位由電動執行機構執行(小型收球網為手動控制)。柵網板到位與否是保證收球網收球效率的關鍵之外。具體形式有SD(單網片)、 SF(A字分流式)、SLD(漏斗型)型。一、SD型收球網型號:1、 結構特點 SD型收球網由一個網板、一個操作軸、導流翼、外殼、操作機構(電動執行機構)等組成。網板由不銹鋼條制成,可以轉動,當網板靠在外殼壁上時為收球位置,轉動一定角度到達反洗位。2、 工作原理 ① 收球位置:當系統運行時,網板處于收球位置,此時網板四周緊貼外殼內壁,膠球通過網板阻攔在一側匯集,經引出管,被一小股水流攜帶吸入膠球輸送泵,這樣,膠球又被送回裝球室進行再循環使用。 ?、?nbsp;反洗位置:網板前后壓差達一定值時,操作網板至反洗位(收球后進行),此時積存在網板上的雜物,就會被冷卻水流沖洗并攜帶走。3、 主要技術參數 收球率:≥95% 水 阻:≤300mmH2O 網板板條間距:7mm 電 源: 380V4、設備外形與結構尺寸 |
說明:SD型收球網適用于循環水管徑DN400-DN700的系統,對于循環水管徑小于400mm的系統,可根據用戶需要,提供固定網板式收球網。 |
二、SF型收球網 |
1、 結構特點 |
