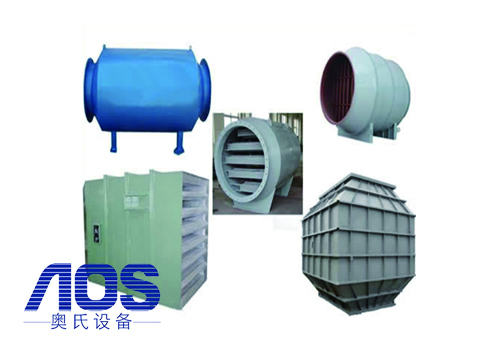

風機消音器 |
風機消聲器、排氣管道消聲器以及鼓引風機消聲器的形式均采用對中、高頻寬帶特性有較好效果的阻性吸音降噪原理,對低、中頻和脈動特性時有良好效果的抗性消聲降音原理以及微穿孔消聲器和阻抗復合式消聲器。 阻性消聲器是一種吸收型消聲器,根據氣流通道結構的不同,一般分為直管式、片式、折板式、蜂窩式、聲流式、迷宮式和彎頭式等。阻性消聲器是利用聲波在多孔性吸聲材料傳播時,受摩擦和粘滯阻力,將聲能轉化為熱能耗散掉,從而達到消聲降音的目的。它是所有消聲器中應用最為廣泛的一類消聲器。 抗性消聲器它與阻性消聲器消聲降噪原理不同,它不能直接吸收聲能,而是利用管道上突變的界面或旁接共振腔,使沿管道傳播的某些頻率聲波,在突變的界面處發生反射、干涉等現象,從而達到消聲降音的目的。分為擴張室式消聲器及共振式消聲器。 因在實際噪聲控制工程中,噪聲以寬頻帶居多,通常將阻性吸音降噪聲及抗性消聲降音結構組合起來,以控制高強度的寬頻帶噪聲。 1、阻抗聲流型通風、排氣管道及風機消聲器結構原理: 根據對工業用各類風機運行現場噪聲源進行實際測試所取得的頻譜特性資料來確定在哪些頻譜范圍內需要多大消聲量作為設計吸聲體及流體通道的主要依據,同時采用了具有較大吸聲材料飾面的狹矩形通道,以增強吸收效果。另,風機的噪聲源在最大噪聲級時,其頻譜值往往不止一種,而對不同頻譜帶,對其消聲量要求也不相同。 GF系列通風管道風機消聲器及鼓引風機消聲器適用于各類離心式、軸流式、羅茨風機及空壓機。 2、阻抗聲流型風機消聲器(風機消聲器)用途及產品特點: 阻抗聲流型風機消聲器(風機消聲器)系列及外形尺寸: 序號型號風機銘牌(風量)公稱尺寸電站鍋爐應用舉例(供訂貨參考)1GF--54~6萬m3/hBHN6型汽輪機、35T/H鍋爐送風機進風2GF--76~71.21.6N12型汽輪機、60T/H鍋爐送風機進風3GF--108~121.22.4N25型汽輪機、120T/H鍋爐送風機進風4GF--1311~151.62.4 5GF--1815~2022.4N50型汽輪機、220T/H鍋爐送風機進風6GF--2018~232.42.4 7GF--2320~252.03.4N100-N125型汽輪機、400-410T/H鍋爐送風機8GF--2523~292.04.0 9GF--3530~422.83.2 10GF--4538~504.03.0N200型汽輪機、670T/H鍋爐送風機進風11GF--5045~604.03.2 12GF--6050~704.84.0N310型汽輪機、1000T/H鍋爐軸流式送風機13GF--7060~855.24.0 14GF--9075~1005.55.5 15GF--10090~1155.66.0
3、通風、排氣風機消聲器(消聲器)及風機消聲器訂貨須知:
|
