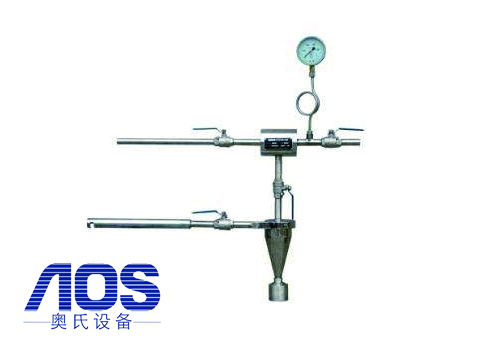

產品說明 一、用途: 旋流式飛灰等速取樣器是取代撞擊式和積落式取樣的新式產品,廣泛用于鍋爐尾部煙氣飛灰的等速連續取樣使飛灰含碳量得到準確的檢測,為鍋爐熱效率的科學計算提供可靠的依據。 二、結構簡介及功能: 取樣頭----煙氣流由此口進入取樣器。 取樣管----煙氣流由取樣頭,經過此管進入苷風子分離器。 傳壓管----通過傳壓管的壓力顯示來調整飛灰在取樣管內的流速等于在煙道內的流速。 “U”型管---是取樣管與煙道內的壓力顯示器。 引出管----通過引出管的壓力小于煙道內的壓力伊煙氣流進入取樣裝置。 旋風子分離器---煙氣流在此處進行分離,飛灰進入集灰漏斗,氣體從引出管排出。 集灰漏斗---收集旋風子分離器的落灰。 取樣瓶----裝飛灰樣品用。 三、安裝說明: 在煙道上鉆孔,將取樣管伸入煙道里,使取樣頭朝向煙氣來流方向。(根據情況定,廠家可以自配防磨套) 將密封法蘭與煙道焊接,并與取樣管焊接確保密封。 將取樣管與旋風捕集器用螺母連接,用硅膠管將測壓管與U型管相連。 將旋風捕集器與引出管及閥門連接,再用導管將出取樣系統與引風機擋節板后的某一位置相連(即在此處開一孔,將導管焊止)。 將取樣系統(煙道外部分)和整個捕集器打上的保溫,防止取樣后結露堵塞管道。 四、操作程序說明: 打開閥門A,并確保件7與件8連接密閉,調整閥門開度,使U型管內的水位高度相等,開始取樣。 取樣持續5--10分鐘后,關閉閥門A,旋下件O取樣瓶,送分析室分析。 每次取完樣后,再打開閥門A抽,抽吸5分鐘清除取樣管里的積灰(也可用壓縮空氣吹掃)。 若取樣管堵塞后,用壓縮空氣吹掃。 五、工作過程: 如圖所示,煙氣流進入取樣嘴后,經過取樣管,沿器壁切線方向進入旋風子分離器,再沿器壁至上而下旋轉,在旋轉過程中,飛灰因重力慣性作用,被甩到器壁上,并沿器壁靠重力作用落入集灰漏斗進入取樣瓶,而氣體由引出管排出。 六、訂貨須知: 用戶在訂貨時需提供下列數據: 訂貨數量 煙道直徑 空間安裝位置 產品型號 是否加防磨套
當煙氣流速為6m/s--14m/s 范圍時,等速取樣率>95%,取樣器也可用抽氣泵做動力源,可實現無間斷運行,在機組負荷70~/F--100%范圍內,具有等速調節功能。運行可靠,操作方便,無需專人維護。
注:(1)該裝置一般裝空氣預熱器的煙道上,若煙道寬度大于2m時,應在煙道上對稱安裝2臺取樣器,若寬度小于2m時,只安裝1臺取樣器。
(2)連接式過渡用的管接頭都采用水暖設備,中間應加裝一些活動接頭,以便拆裝方便,焊接件盡量減少。
(3)連接式焊接要求密閉。
